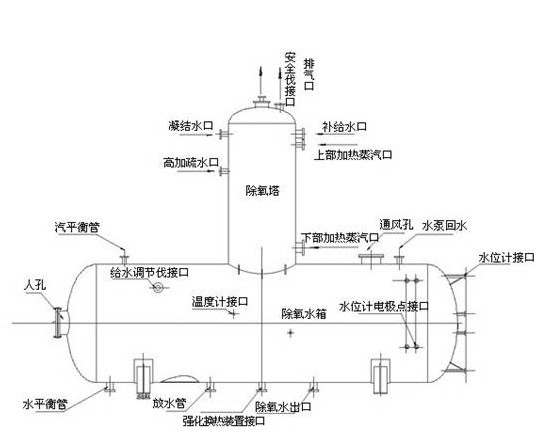

真空除氧器的工作原理及結構圖解

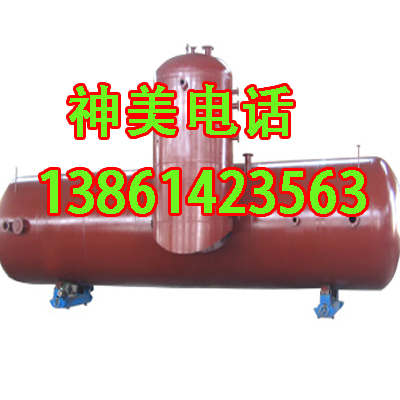

真空除氧器，是一種使水在真空下低溫沸騰，脫除水中含有的氧氣、氮氣、二氧化碳等氣體的設備，由除氧水箱(除氧塔)和真空機組兩大部分組成，
除氧水箱可以高位或低位布置，真空泵機組可采用以蒸汽作動力的蒸汽噴射泵，或以循環水為工作介質的水噴射泵。
真空除氧器工作原理(射流、吸卷、紊流、傳熱、傳質、水膜裙、淋雨狀、飽和)凝結水及補充水首先進入除氧頭內旋膜器組水室，在一定的水位差
壓下從膜管的小孔斜旋噴向內孔，形成射流，由于內孔充滿了上升的加熱蒸汽，水在射流運動中便將大量的加熱蒸汽吸卷進來(試驗證明射流運動具有
卷吸作用);在極短時間很小的行程上產生劇烈的混合加熱作用，水溫大幅度提高，而旋轉的水沿著膜管內孔壁繼續下旋，形成一層翻滾的水膜裙，(水
在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾)，此時紊流狀態的水傳熱傳質效果理想，水溫達到飽和溫度。氧氣即被分離出來，因氧氣在內
孔內無法隨意擴散，只能隨上升的蒸汽從排汽管排向大氣。經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨狀落到
裝到其下的液汽網上，再進行深度除氧后才流入水箱。水箱內的水含氧量為高壓0-7цɡ/L,低壓小于15цɡ/L，真空除氧器100цɡ/L達到部頒運行標準。
真空除氧和熱力除氧相比較：
1、真空除氧的方法一般在30℃～ 60℃溫度下進行。可實現水面低溫狀態下除氧(在60℃或常溫 ) ,對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐 ,均可用真空除氧而獲得滿意的除氧效果。
2、相對于熱力除氧技術來說：它的加熱條件要求很低,鍋爐房自耗汽量減少,并且真空除氧器可低位布置,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更高。低位布置也需要一定的高度差,而且對噴射泵、加壓泵等關鍵設備的運行管理要求也很高。
